Trước khi lắp đặt điều hòa không khí cần khảo sát vị trí lắp đặt, vị trí lắp đặt điều hòa đạt được các tiêu chuẩn sau
1, Vị trí đặt dàn lạnh
- Vững chắc và không bị rung
- Đảm bảo mỹ quan trong phòng
- Cách xa nguồn nhiệt và hơi nóng không bị chắn gió
- Nước ngưng tụ có thể chạy dễ dàng
- Nguồn điện đảm bảo
2, Vị trí lắp dàn nóng
- Thông thoáng gió tốt, nên hạn chế mưa và ánh sáng mặt trời chiếu trực tiếp
- Vị trí đặt vững chắc, đảm bảo mỹ quan ít tiếng ồn và dung động
- Gió ra từ dàn máy không ảnh hưởng đến môi trường xung quanh
- Dễ lắp đặt bảo trì và bảo dưỡng điều hòa
- Không có không khí dễ cháy rò rỉ xung quanh dàn nóng
- Gió ra khỏi dàn nóng không bị cản

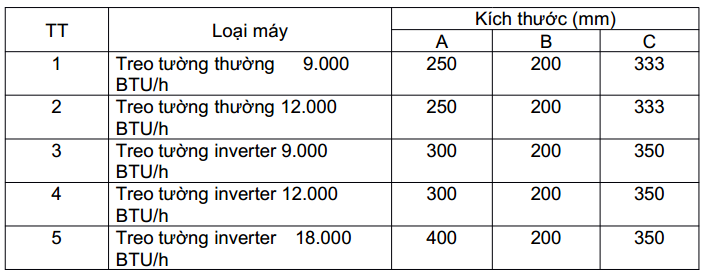

- Khoảng cách tiêu chuẩn giữa dàn nóng và dàn lạnh so với tường hoặc vật cản các hướng được quy định sau
Sau khi khảo sát vị trí lắp đặt, đảm bảo các tiêu chuẩn thợ kỹ thuật tiến lắp đặt điều hòa không khí, việc lắp đặt chia thành 3 phần sau
Lắp đặt dàn lạnh
Tâm lỗ dàn lạnh điều hòa bình thương theo công suất
Tâm lỗ dàn lạnh điều hòa Daikin theo công suất
Dàn lạnh điều hòa được treo trên tường sát trần nhà khoảng 5 cm ( Với máy điều hòa treo tường)
– Tháo bảng tôn được lắp ở sau dàn lạnh, dùng bảng tôn định vị và đo kích thước lắp đặt cân bằng bảng tôn bằng nivô điều chỉnh cho cân bằng rồi tiến hành lấy dấu
– Khi lấy dấu xong bỏ bảng tôn xuống dùng khoan bê tông khoan vào vị trí vừa lấy dấu đóng vít nở và bảng tôn lên tường
– Dùng tuavit tháo vỏ bên ngoài dàn lạnh để đấu dây tín hiệu theo hướng dẫn trên sơ đồ điện đi kèm máy
– Nắn ống đồng cho phù hợp với vị trí lắp đặt , tháo rắc co ra khỏi ống đồng ( chú ý tháo rắc co ra ngay lập tức phải dùng băng dính quấn vào các đầu ống đồng, chống bụi bẩn và nước chảy vào )

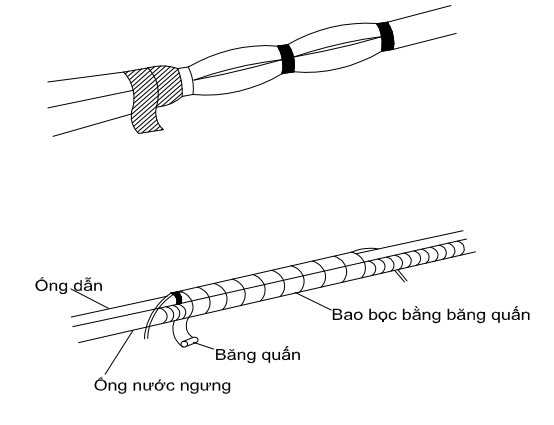

– Bọc bảo ôn cuốn băng si phần ống đồng, ống thoát nước và dây tín hiệu đi trong ra ngoài tường
– Treo dàn lạnh lên bảng tôn vừa bắt điều chính lại dàn lạnh cho cân bằng
Lắp đặt dàn nóng
Tâm lỗ cục nóng điều hòa thông thường theo công suất
Chú thích :
+ ABG là ký hiệu điều hòa thông thường loại Ceiling 2 cục
+ AUG là ký hiệu điều hòa thông thường loại Casette 2 cục
Tâm lỗ cục nóng điều hòa Daikin theo công suất
– Vị trí dàn nóng ngoài nhà đặt trên bệ bêtông hoặc giá đỡ có chiều chao nhỏ nhất 100mm và giữ chặt bằng bulông
– Nếu dàn nóng được treo bằng giá đỡ thì thực hiện các bước sau
– Xác định vị trí treo dàn nóng
– Đo vị trí đặt giá treo, tiến hành lấy dấu
– Dùng khoan vào vị trí đóng nở sắt rồi bắt giá chặt cố định chắc chắn thành khối
– Lắp ống xả nước dưới đáy dàn nóng đối với máy 2 chiều
Nối ống
Lắp đặt đường ống và đấu dây tín hiệu
sơ đồ các bước nối làm ống nối giữa 2 dàn
Ống dẫn gas là ống đồng khi cắt ống phải dùng dao cắt chuyên dụng, cạo mép đầu ống sau khi cắt ống ( nên cẩn thận không cho mạt bụi rơi vào trong ống
Đo khoảng cách dàn nóng và dàn lạnh, chiều dài đường ống sẽ dài hơn một chút so với khoảng cách đo
Đường dây tin hiệu sẽ dài hơn đường ống 1,5M
Cách nhiệt toàn bộ ống gas
Chú ý :
Không được mở vân cấp dịch và van hồi khi việc lắp đặt chưa hoàn thành
Hút chân không hệ thống với điều hào bình thường và mở gas
Dàn nóng đã được nạp gas sẵn khi xuất xưởng nên dàn nóng không phải hút chân không
Sau khi lắp đặt đường ống gas , phải hút chân không xả đuổi khí đường ống dẫn gas và dàn lạnh
Hoàn tất việc hút chân không mở van cấp dịch, bật cho máy điều hòa hoạt động
